В последнее время в линейке процессоров Awave начали появляться интересные модели, порой выходящие за рамки стандартных решений, но при этом, что примечательно, умещающиеся в очень умеренный бюджет. Собственно, на то есть причины: Awave – не одинокий бренд, это, напомню, часть большого холдинга GT Trading, в который входят небезызвестные Steg и итальянский Audio System (не путать с немецким). А это означает не только своё производство, но и свой инженерный состав.
Сегодня на тестировании – Awave DSP6V5 – 6-канальный усилитель с 8-канальным DSP. Этот формат хорошо подходит для систем, построенным по классическим принципам SQ – 3-полоска с сабом или, например, 2-полоска, тыл и саб. Модель только появилась на российском рынке и стоит весьма умеренно, на момент теста его цена – 30600 рублей.
Первое знакомство, подключения

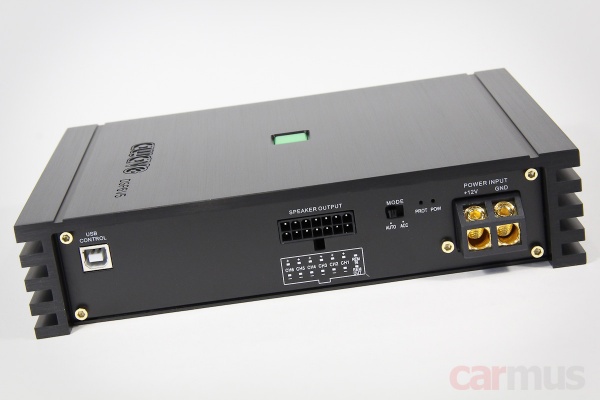

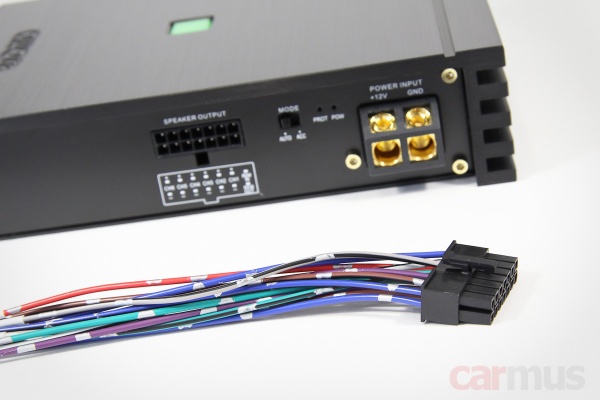

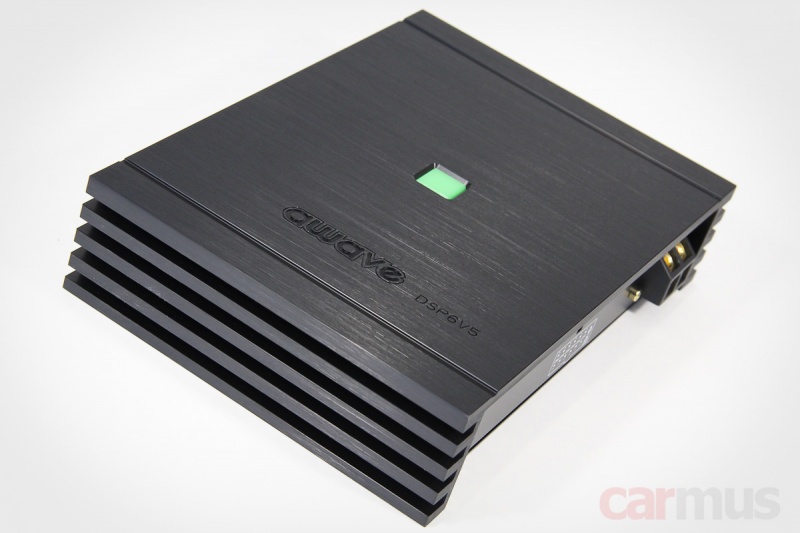

Усилитель достаточно компактен для 6-канальника: размеры корпуса – всего 15,6 х 22,4 см. С одной стороны – питание, выходы и разъём подключения ноута для настройки.
Питание – полноценными терминалами, принимающими 4 Ga. Выходы на акустику собраны в разъём. Хвост проводов, как обычно, в комплекте. Выходы можно мостить – запишем в плюсы, далеко не все процессорные усилители это позволяют.

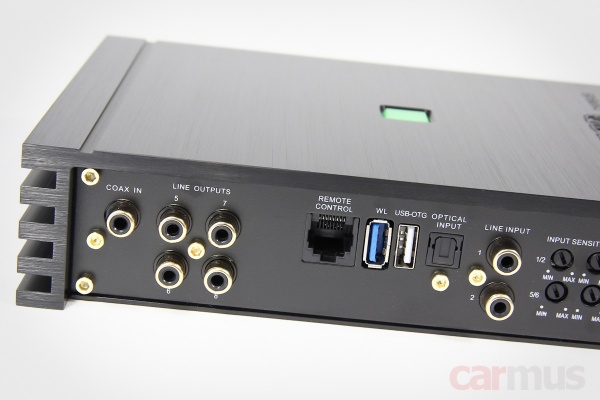

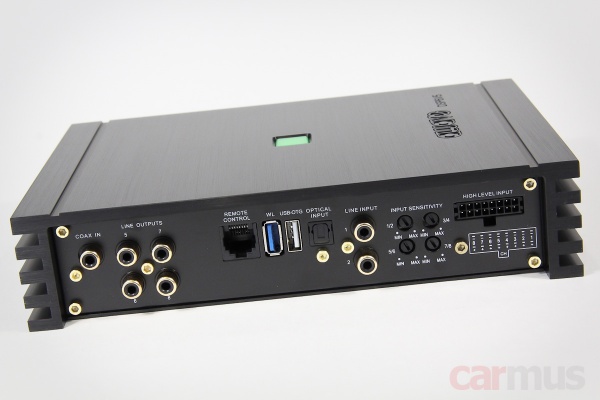

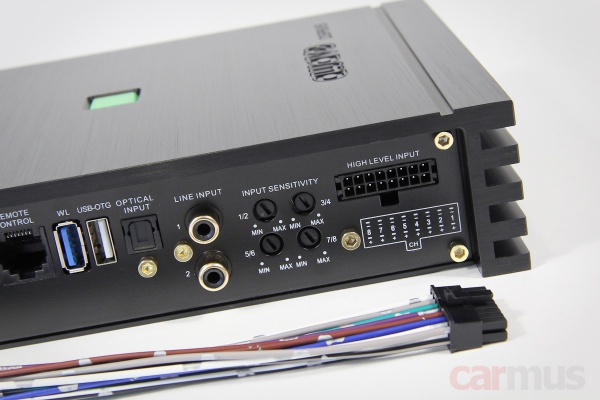

С противоположной стороны скомпоновано всё, что касается источников. Пульта дистанционного управления в комплекте нет, но это логично, ибо нужен далеко не всегда. При необходимости просто докупается отдельно.
Аналоговые входы – всего 8 каналов. Первая пара продублирована в линейном виде, причём маршрутизация построена таким образом, что можно комбинировать. Например, первую пару использовать как линейный вход (AUX), а каналы с 3 по 8 – как высокоуровневые входы для подключения к штатке.
Дополнительно предусмотрена физическая регулировка чувствительности входов, но она работает только при высокоуровневом подключении. От штатки принимается сигнал до 32 В.
Оптический и коаксиальный входы принимают сигнал с разрешением до 192 кГц/32 бит. Можно подключать источники к одному и к другому одновременно.
USB Audio – ноут подключился без проблем, определяется как универсальное аудиоустройство UAC 1.0, позволяет выбрать разрешение вплоть до 192 кГц/24 бит.
Bluetooth Audio реализован как опция, встроенного модуля в составе конкретно этой модели нет. Внешний модуль подключается к разъёму, обозначенному как WL (Wireless).
И обратите внимание на одну классную особенность – здесь есть линейные выходы не только «лишних» каналов процессора 7/8, но и продублированы каналы 5/6. Это заметно расширяет возможности построения систем.
Например, вы решили использовать мидбасовые динамики, требующие более мощного усилителя, нежели собственные каналы усиления. Вуаля – можно подключить вместо собственных каналов усиления 5/6 отдельный мощный 2-канальник. Или решили, что на СЧ/ВЧ звено вам непременно нужен усилитель АВ класса – тоже запросто.
А что внутри?

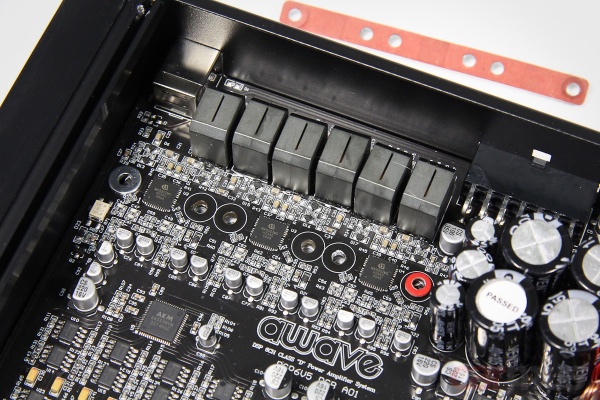

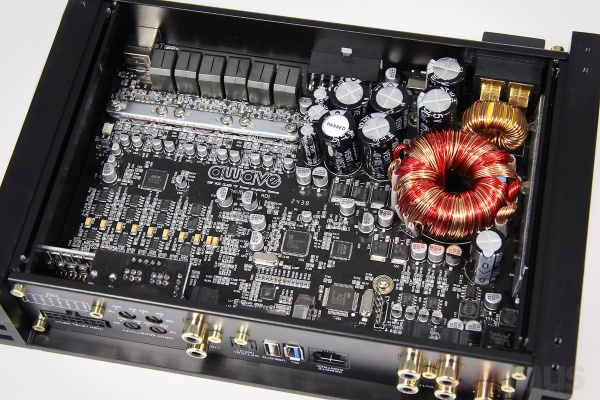

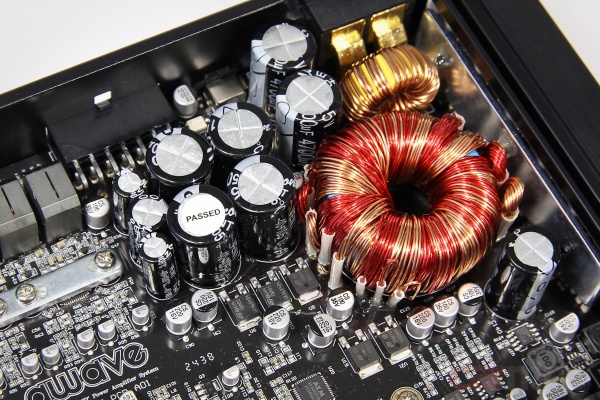

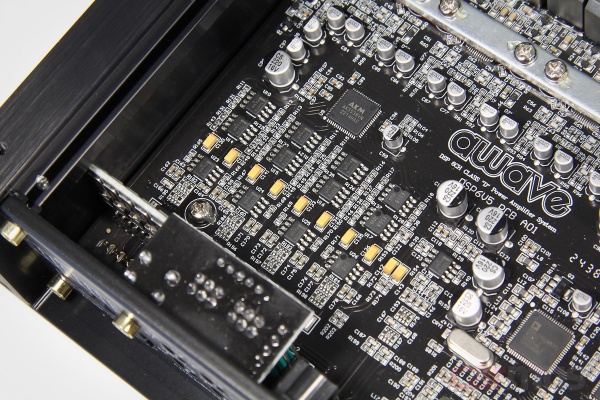

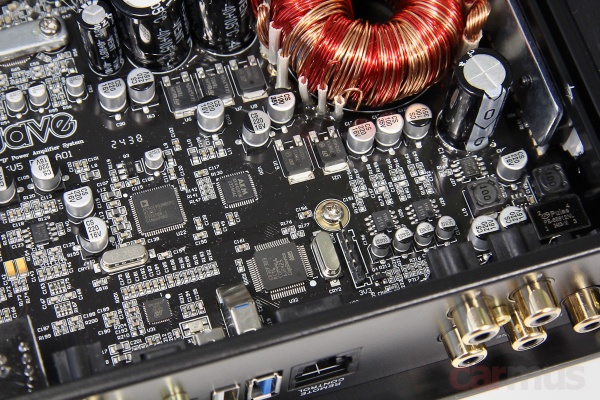

Девайс построен целиком на одной плате. «Математика» обработки сигнала возложена на ADAU1452, который, судя по косвенным признакам, обрабатывает сигнал с дискретизацией 96 кГц, что для девайса в не самом дорогом сегменте – очень хорошо. За цифроаналоговое преобразование отвечает 8-канальный AK4458. За преобразование аналогового сигнала в цифру отвечает AK5538. Рядом с линейными выходами замечены операционники 4558, а ещё в аналоговых цепях используются MC33078.

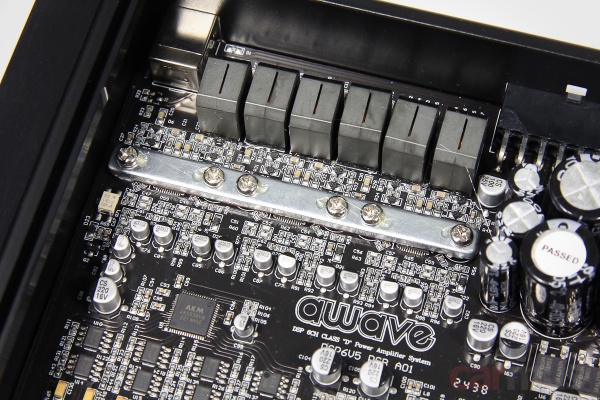

Усилительная часть построена на неплохо зарекомендовавших себя инфинеоновских силовых чипах MA5332. У них достаточно высокий КПД, поэтому они не требуют развитого радиатора, и часто их просто оставляют открытыми. Здесь три чипа прижаты общей планкой, так что предположу, что какие-то решения для дополнительного отвода тепла через плату на корпус здесь всё же присутствуют.
Настройка процессора
Идём на официальный сайт awaveaudio.com и скачиваем софт для настройки, текущая версия на момент теста – 3.8.22. Программа требует установки, но на Windows 10 это заняло буквально считанные секунды.

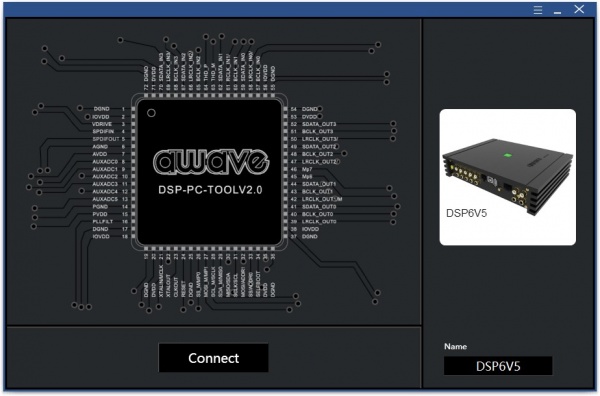

Если процессор подключен по USB и включен, при запуске программа автоматом его определяет.

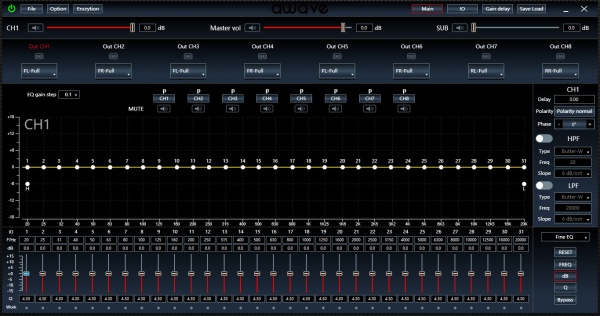

Тут, кстати, есть повод похвалить Awave – они наконец-то отошли от практики делать разное ПО для каждой модели или платформы. В последних моделях используется общая программа, которая работает сразу с несколькими платформами. Считаю, это очень удобно, особенно для установщиков, которые имеют дело с разными процессорами этого бренда.
Маршрутизация сигналов, построение системы

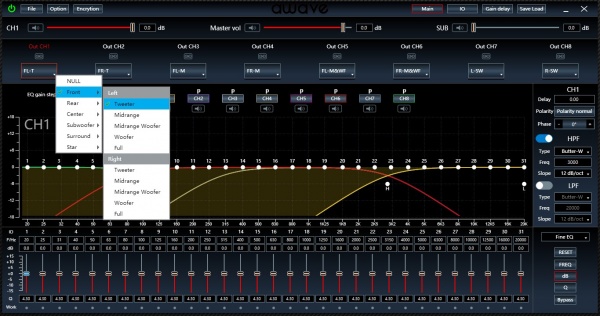

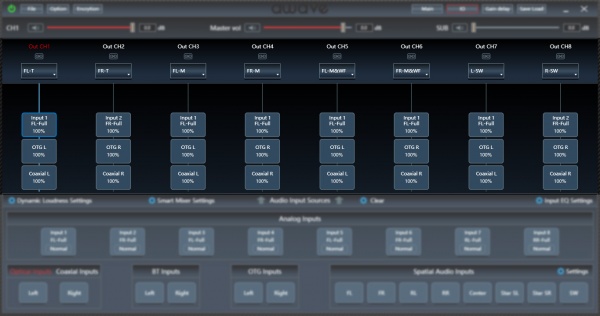

В этой части принцип работы софта не совсем привычен. Поначалу всё выглядит традиционно – в главном окне выбираем назначение выходных каналов, фильтры встают в исходные «безопасные» значения. Фактически, сходу формируем состав выходных каналов системы:
Дальше нужно прописать, с какого входа на какой выход что идёт. И вот тут как раз кроются свои особенности. Подобный алгоритм уже встречался ранее, например, в Awave DSP8.1, ну и ещё кое у какого бренда есть нечто похожее. Открываем окошко «I/O»:

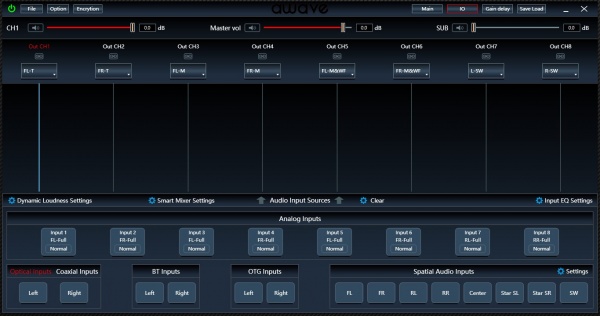

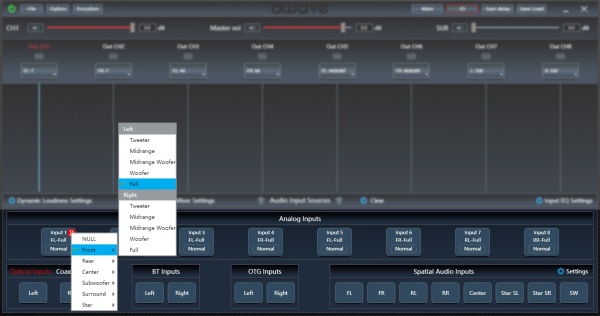

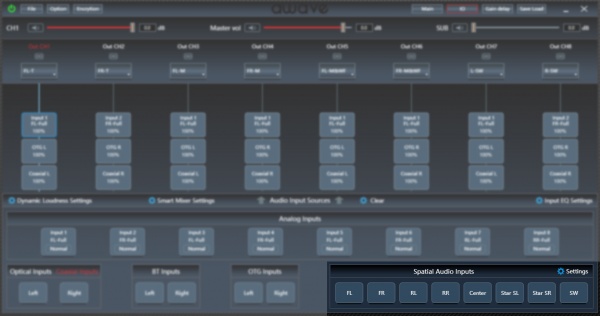

В нижней части экрана скомпонованы все возможные входы и источники. Для каждого из аналоговых входов можно сразу выбрать название, чтобы потом не запутаться:
В верхней части экрана – выходные каналы. Просто берём мышкой нужный входной канал, перетаскиваем его и «нанизываем» на нужный выход. Этим как бы показываем процессору, с каких входов на какой из выходов должен поступать сигнал:

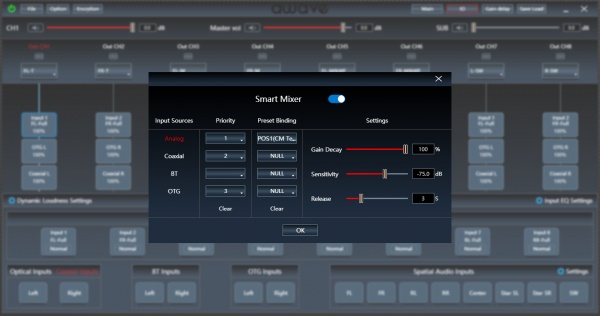

Будут ли все «нанизанные» каналы работать одновременно или с какими-то приоритетами, можно задать, жамкнув кнопку Smart Mixing:

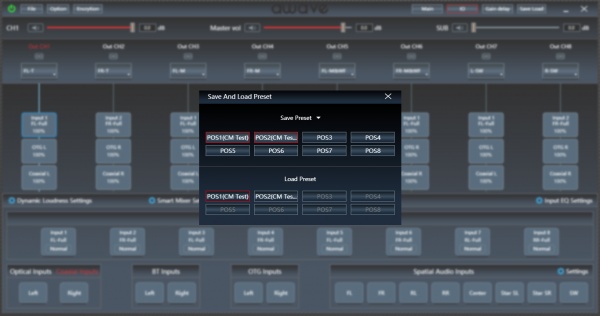

Можно создать несколько конфигураций с разной маршрутизацией и настройками и сохранить всё это дело в памяти. Всего в процессоре для этого имеется 8 ячеек. Правда, оперативно менять сохранённые пресеты можно только с опционального пульта. При его отсутствии – только с подключенного компа:
Что можно сделать с входными каналами?

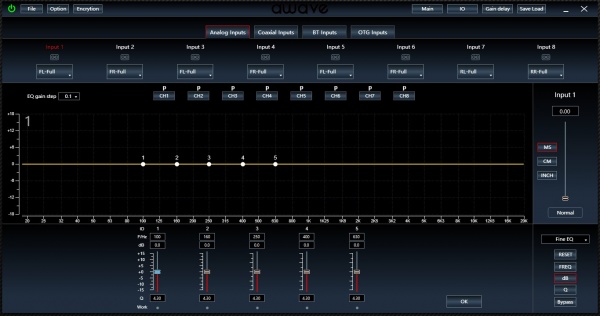

Каждый входной канал от каждого источника можно скорректировать, причём возможности – широчайшие, совсем недавно такое было доступно лишь в дорогих процессорах.
Во-первых, по 5 полос параметрической эквализации – это ещё относительно стандартно. Во-вторых, можно программно переворачивать полярность входных каналов – иногда тоже бывает нужно.
В-третьих, регулировка АЧХ ступенькой (Low Shelf Filter и High Shelf Filter) – это всё тоже к возможностям эквализации.
В четвёртых, фазовые (они же всепропускающие или Allpass) фильтры 1 и 2 порядка – смещение фазы сигнала на указанной частоте без изменения АЧХ. Некоторые штатки так «закручивают» сигнал, что без оного просто не обойтись. Но сразу скажу, пользоваться имеет смысл, если вы настраиваете систему под инструментальным контролем. На слух сюда соваться смысла не имеет.
В-пятых, обратите внимание, можно корректировать задержку до 10 мс – именно для входов (не путайте с задержками в выходных каналах). Некоторым штаткам это тоже крайне необходимо, но имеет смысл только при инструментальном контроле входного сигнала.

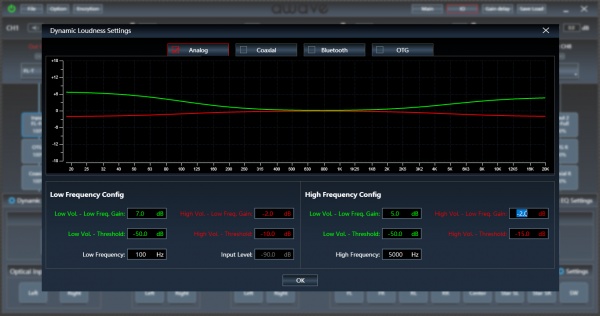

Тонкомпенсация или Loudness. Вообще-то эту фичу логичнее отнести к настройкам не входных, а выходных каналов, но она привязана к каждому из источников, поэтому упоминаю её именно тут.
Задаёте корректировку АЧХ на нижних и верхних частотах в зависимости от уровня громкости: красная – для большой громкости, зелёная – для малой. Ну и границы самих уровней громкости тоже можно задать:
Базовые настройки для выходных каналов
Фильтры – практически стандартны. Можно выставить любую частоту среза, крутизну вплоть до 48 дБ/октава и выбрать тип (Баттерворт, Линквиц, Бессель). Грузить графиками проверки не буду, по этой части платформа у Awave уже давно отработана.

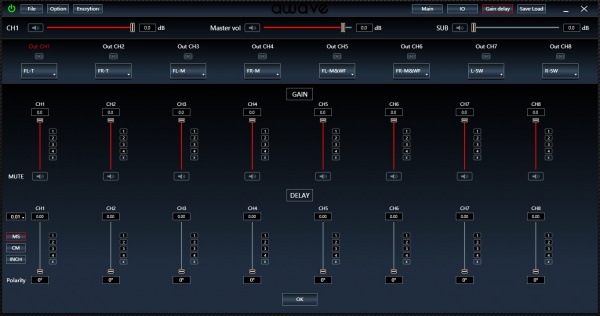

Задержки и гейны собраны в отдельном окне. Максимальная задержка в каждом канале – 20 мс (примерно 6,9 метра), шаг – 0,01 мс. А вот это проверил – действительности соответствует. Как раз тот самый намёк на обработку сигнала с частотой дискретизации 96 кГц. Каналы можно объединять в группы для удобства синхронной регулировки:
Эквалайзер, Low Shelf Filter, High Shelf Filter и Allpass Filter. Да, в каждом выходном сигнале тоже есть не только привычная параметрическая эквализация по 31 точке, но ещё и регулировка АЧХ ступенькой (Low Shelf и High Shelf) и опять же – фазовые (всепропускающие, Allpass) фильтры.
Фича для создания «пространственного» звука
Если обратили внимание, в окошке маршрутизации есть своего рода «виртуальный» источник с 8 каналами, называется Spatial Audio Inputs:

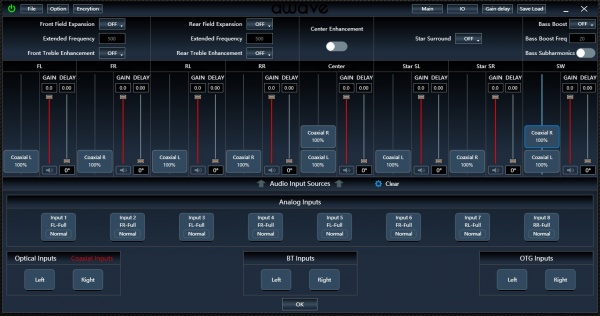

Заходим в его настройки. Каналы этого «источника» формируются из реальных входных сигналов всё по тому же принципу – перетаскиваем и «нанизываем» на каждый канал сигналы с реальных входов. Так мы из реального источника получаем «виртуальный» источник Spatial Audio:
И дальше в верхней части окна настраиваем всяческие эффекты:
Front/Rear Field Expansion – расширение стереобазы для фронтальных каналов с выбором центральной частоты для этого эффекта.
Front/Rear Treble Enhancement – лёгкая обработка на ВЧ для дополнительной «воздушности».
Center Enhancement – точно в ходе экспериментов понять работу этой фичи не удалось, но, полагаю, актуально для использовании с ЦК, и в особенности совместно с Front Field Expansion.
Star Surround – эффект «пространства» в сурраунд-каналах – можно использовать для динамиков в задних дверях или тыловых динамиков.
Bass Boost – очень похоже на динамическую эквализацию. Субъективно бас становится более «весомым» своему характеру.
Bass Subharmonics – повышение субъективной басовитости за счёт работы с гармониками.
Задержки. Выставляются чисто для каналов Spatial Audio независимо от настроек выходных каналов. Максимально – до 10 мс (эквивалентно «отодвиганию» примерно на 3,4 метра).
Проверка работы усилительной части

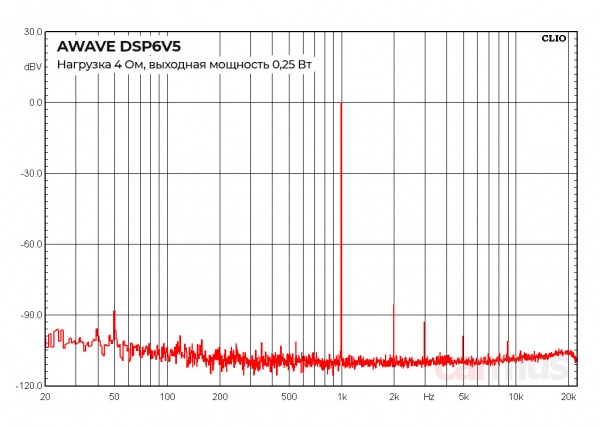

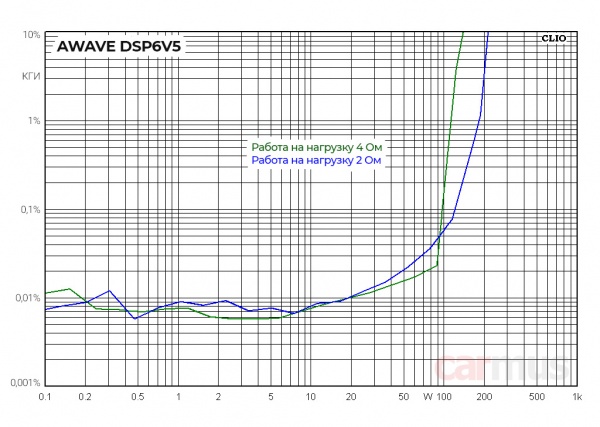

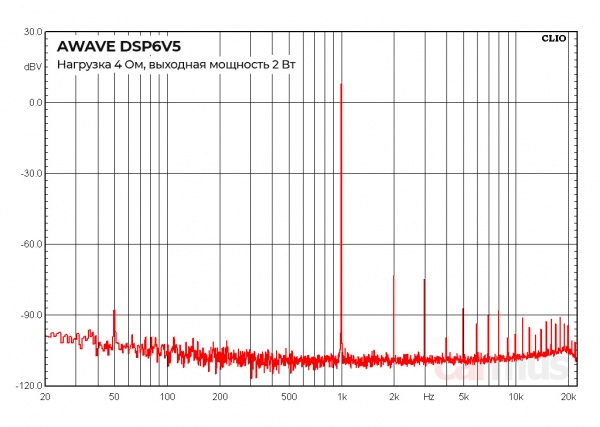

Тут какого-то подвоха не ожидалось, инфинеоновские силовые чипы MA5332 при снятии характеристик показывают себя хорошо. Спектры достаточно чистые, уровень искажений невысокий.
Усилитель хорошо работает во всём диапазоне мощностей, не позволяя себе роста искажений на малом сигнале. Работа на 2-омную нагрузку особых протестов тоже не вызывает. В общем, тут всё норм.
Мощностные параметры Awave DSP6V5 (измерение на 1 кГц):
- Работа на 4 Ом, номинальная выходная мощность (THD=1%) – 113 Вт
- Работа на 4 Ом, номинальная выходная мощность (THD=5%) – 128 Вт
- Работа на 4 Ом, максимальная выходная мощность (THD=10%) – 138 Вт
- Работа на 4 Ом, коэффициент гармонических искажений (P=1 Вт) <0,008%
- Работа на 4 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,008%
- Работа на 2 Ом, номинальная выходная мощность (THD=1%) – 183 Вт
- Работа на 2 Ом, номинальная выходная мощность (THD=5%) – 204 Вт
- Работа на 2 Ом, максимальная выходная мощность (THD=10%) – 212 Вт
- Работа на 2 Ом, коэффициент гармонических искажений (P=1 Вт) <0,009%
- Работа на 2 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,01%
А что по звуку?
Проба разных источников. Для начала попробовал подключиться по линейному аналоговому входу, но звучание в этом варианте ожидаемо оказалось попроще, чем по «цифре».
Дальше сравнил USB и оптику. Вот тут многое будет зависеть от качества сигнала от источника. С одной стороны, можно подцепить по оптике какое-нибудь ГУ на Android и рулить громкостью с неё – очень удобно, не нужно тянуть лишних проводов, да ещё и гальванически сигнальные цепи будут развязаны.
С другой стороны, подключение через USB Audio (да хотя бы того же ГУ на Android) выглядит более перспективным с точки зрения звука (вывод «чистого» сигнала через программные плееры вроде UAPP, Neutron, HF Player и т. п.), но тогда придётся докупить к процессору пульт, чтобы с него рулить громкостью.
При подключении по коаксиальному входу прогнозировать конечный результат сложнее, ибо вариантов источников может быть множество – от некоторых ГУ на Android до аудиофильских плееров.
Общий характер звучания. В конечном итоге, чтобы понять максимальный звуковой потенциал Awave DSP6V5, основное прослушивание проводил при подключении ноута через USB Audio, громкость регулировал с него же через программу управления.
Характер звучания ближе к нейтральному, есть лёгкая «подсушенность» или, скорее, «мониторность» на ВЧ. Но это ещё не холодность, и если не знать, что звучит D-класс, навскидку определить, что это не АВ класс, вряд ли кто смог бы. Очень хорошо.
НЧ диапазон уверенный, запас энергетики есть, а уж если учесть возможность мостового включения, то и тем более. В обычном же, не мостовом включении подсовывать усилителю откровенно тяжёлые динамики я бы, конечно, не стал. Но и гнаться за высокой чувствительностью нет нужды. Просто смотрите в сторону моделей со звуковыми катушками 1-1,3 дюйма – получится вполне нормальное сочетание.
А вообще, усилитель оставил по звуку очень хорошее впечатление. В соревновательные системы, может, и не метит, но если подобрать достойные акустику и источник, в своей ценовой категории можно получить прямо-таки выдающийся результат.
Коротко по делу. Для каких задач выбирать?
Недорогой, но весьма сбалансированный по своим возможностям «процеусь». Во-первых, сам процессор здесь имеет кучу дополнительных фич. В первую очередь речь о «пространственном» звучании Spatial Audio, которая, уверен, многим придётся по душе. Плюс хорошие возможности работы с входными сигналами вплоть до фазовых фильтров – при нынешних штатках это актуально. И, замечу, вся обработка при этом происходит с частотой дискретизации 96 кГц – совсем недавно это было прерогативой гораздо более дорогих процессоров.
Второе – это сама усилительная часть, построенная на вполне приличных инфинеоновских чипах D-класса с приятным звучанием. Вот и получается, что здесь есть все составляющие (по крайней мере, в части обработки и усиления сигнала), чтобы построить приличную систему в очень даже умеренном бюджете.
- Обработка сигнала в DSP с дискретизацией 96 кГц
- Широкие возможности обработки входных сигналов
- Широкие дополнительные возможности, Spatial Audio
- Очень достойная усилительная часть на MA5332
- Собственные каналы усиления можно мостить
- В последнее время Bluetooth Audio привычней видеть встроенным
